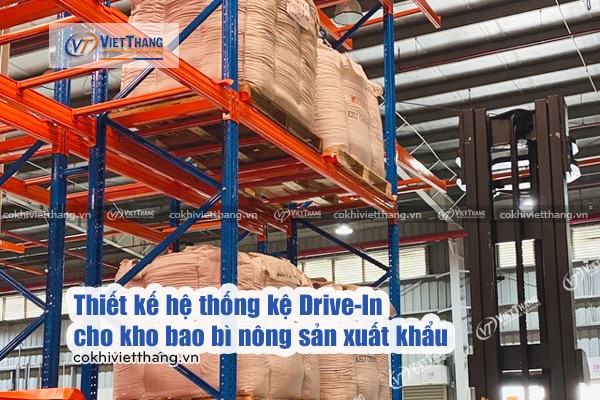

Thiết kế hệ thống kệ Drive-In cho kho bao bì nông sản xuất khẩu

Tối ưu hóa không gian lưu trữ và mật độ kho hàng với hệ thống kệ Drive-In cho kho bao bì nông sản xuất khẩu. Với ngành bao bì nông sản xuất khẩu có khối lượng đồng nhất, số lượng mã hàng thấp nhưng lưu lượng luân chuyển theo mùa vụ cực lớn, hệ thống kệ chứa hàng Drive-In là giải pháp tối ưu hàng đầu hiện nay. Hãy cùng Kệ chứa hàng Việt Thắng tìm hiểu sâu hơn về ứng dụng Drive-in với nhóm ngành này nhé!

1. Đặc thù lưu trữ bao bì nông sản xuất khẩu

Hàng hóa bao bì phục vụ xuất khẩu nông sản (lúa gạo, cà phê, hạt điều, tiêu, sầu riêng, rau quả) có các thuộc tính tải trọng và lưu trữ mang tính đặc trưng cao:

• Tính đồng nhất cao theo lô sản xuất: Mỗi lô bao bì (chẳng hạn 50.000 vỏ bao lúa gạo 50kg hoặc 5.000 bao jumbo chứa cà phê) thường sản xuất cùng quy cách, kích thước pallet tương đương.
• Thời gian lưu kho theo mùa vụ: Bao bì thường được sản xuất dự trữ trước mùa thu hoạch từ 1–3 tháng, sau đó xuất kho ồ ạt trong thời gian ngắn. Mô hình xuất nhập hàng LIFO (Last In, First Out) hoàn toàn phù hợp với chu kỳ này.
• Tải trọng pallet vừa và nặng: Trọng lượng một pallet bao bì dao động từ 800 kg đến 1.500 kg tùy thuộc mật độ nén ép kiện. Chiều cao kiện hàng nén ép thường từ 1.600 mm đến 2.200 mm.

Hệ thống kệ Drive-In loại bỏ hoàn toàn các lối đi trung gian giữa các dãy kệ, cho phép xe nâng di chuyển trực tiếp vào bên trong các làn để bốc dỡ hàng. So với kệ Selective, giải pháp này giúp tăng công suất lưu trữ sàn lên từ 60% đến 80%, triệt để tận dụng thể tích khối của nhà kho.

2. Các thông số kỹ thuật cốt lõi

Số lượng pallet trên mỗi làn phụ thuộc vào hai trục chính: chiều sâu của làn và chiều cao của hệ thống kệ. Để tối đa hóa sức chứa mà vẫn duy trì hệ số an toàn cơ học, chúng tôi tính toán dựa trên các tham số vật lý sau:

2.1. Chiều sâu làn chứa

• Độ sâu khuyến nghị: Thiết kế tiêu chuẩn công nghiệp cho kệ Drive-In dao động từ 5 đến 10 pallet theo chiều sâu. Trường hợp thiết kế kho Drive-Through (nhập một đầu, xuất một đầu theo nguyên lý FIFO), độ sâu có thể đạt từ 12 đến 16 pallet.
• Yếu tố giới hạn chiều sâu: Thời gian di chuyển lùi của xe nâng và rủi ro va chạm với chân cột gia tăng theo chiều sâu của làn. Nếu bố trí quá 10 pallet/làn mà không có thiết bị dẫn hướng phụ trợ, hiệu suất bốc dỡ hàng sẽ giảm đáng kể.

2.2. Chiều cao tầng chứa và hành trình nâng của xe

• Chiều cao thông thủy của kho: Nhà kho tiêu chuẩn công nghiệp hiện đại có chiều cao biên từ 8,5 m đến 13 m.
• Chiều cao mỗi tầng pallet: với dung sai an toàn nâng tối thiểu 150 – 200 mm để tài xế thao tác nhấc pallet ra khỏi ray đỡ.
• Thiết kế thông thường bố trí từ 4 đến 6 tầng pallet theo chiều cao, cho phép một làn có thể chứa từ 20 đến 60 pallet trên cùng một tọa độ mặt cắt.

→ Tìm hiểu thêm: Tầm quan trọng khi bảo trì ray dẫn hướng kệ Drive-In

3. Giải pháp kết cấu cơ học tối ưu cho ray đỡ Pallet

Thành phần chịu lực trực tiếp và quyết định độ ổn định khi xe nâng di chuyển sâu vào làn chính là hệ ray đỡ pallet và tay đỡ .

3.1. Biên dạng Ray Đỡ Pallet

Chúng tôi ứng dụng ray đỡ dập định hình nguội từ thép cuộn cường độ cao (SS400 hoặc Q345B) với độ dày tiêu chuẩn từ 2.5 mm đến 3.2 mm:

• Biên dạng chữ Z lệch hoặc chữ C lật ngửa có gờ định vị: Tích hợp mép vát nghiêng (flange entry guide) ở đầu mỗi làn giúp dẫn hướng chân pallet đi vào đúng tâm ray, ngăn chặn tình trạng pallet bị đặt lệch tâm gây lật hàng.
• Bề rộng mặt tựa ray: Đạt tối thiểu 65 – 75 mm mỗi bên, đảm bảo chân đế pallet gỗ hoặc pallet nhựa luôn có diện tích tiếp xúc an toàn ngay cả khi pallet có sai số cong vênh do tải nén.

3.2. Cấu trúc tay đỡ chịu uốn và cắt

• Tay đỡ đơn lắp tại hai đầu hồi ngoài cùng và tay đỡ đôi lắp tại các khung cột trung gian.
• Sử dụng kết cấu liên kết ngàm đa vấu kết hợp bu lông cường độ cao. Giải pháp này triệt tiêu hoàn toàn ứng suất xoắn truyền từ ray đỡ vào thân cột khi toàn bộ làn hàng chất đầy tải.

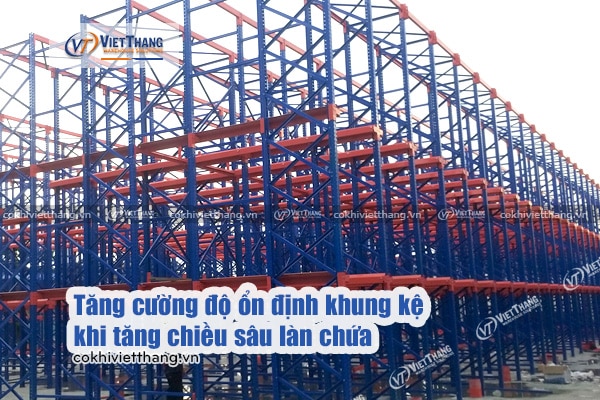

4. Tăng cường độ ổn định khung kệ khi tăng chiều sâu làn chứa

Khi chiều sâu làn vượt quá 6 pallet, hiện tượng cộng dồn tải trọng tĩnh và dao động ngang khi xe nâng vận hành là bài toán phức tạp nhất trong cơ học kết cấu kệ kho:

4.1. Cột đứng chịu lực biên dạng Omega đa nếp gấp

• Cột omega thép cuộn cán nguội kích thước tiêu chuẩn 90x67 mm hoặc 120x95 mm, độ dày thép từ 1.8 mm đến 2.5 mm.
• Hệ thống nếp gấp tăng cứng dọc thân cột giúp phân tán đều ứng suất nén nén uốn cục bộ (buckling) dưới tải trọng hàng chục tấn của toàn dãy kệ.

4.2. Hệ giằng đỉnh và giằng lưng

• Hệ giằng đỉnh ngang và chéo: Toàn bộ đỉnh của hệ thống Drive-In được khóa cứng thành một khối thống nhất thông qua dầm giằng hộp và thanh giằng thép góc giằng chéo. Cấu trúc này chuyển đổi toàn bộ hệ khung hở thành một kết cấu không gian hộp siêu ổn định.
• Giằng lưng: Bắt buộc bố trí ở phía sau đối với hệ thống Drive-In áp tường, ngăn chặn tuyệt đối tình trạng nghiêng lệch dọc theo chiều sâu của làn.

5. Bảng thông số kỹ thuật tiêu chuẩn cho hệ thống kệ Drive-In kho bao bì

Dưới đây là bảng thông số tham chiếu tiêu chuẩn cho một hệ thống kệ Drive-In lưu trữ pallet bao bì nông sản xuất khẩu tải trọng 1.000 kg/pallet:

Hạng mục cấu kiện	Quy cách kỹ thuật tiêu chuẩn	Vật liệu & Xử lý bề mặt	Chức năng kỹ thuật
Chân cột Omega	Kích thước Omega 90 x 67 x 2.0mm hoặc Omega 120 x 95 x 2.3mm	Thép cán nguội Q235B / Sơn tĩnh điện polyester epoxy	Chịu toàn bộ tải trọng đứng và lực chấn động dọc trục
Ray đỡ Pallet	Biên dạng định hình chịu lực, dày 2.5 - 3.0 mm	Thép mạ kẽm cuộn (GI) hoặc sơn tĩnh điện	Nâng đỡ chân pallet; chống mài mòn cơ học
Tay đỡ (Arm)	Thép dập tấm chịu cắt dày 4.0 - 5.0mm, hàn ngàm gài	Thép cường độ cao SS400 / Sơn tĩnh điện	Chịu mô-men uốn và truyền tải trọng từ ray vào khung cột
Thanh giằng đỉnh	Thép hộp 50 x 50 x 1.4mm hoặc 40 x 80 x 1.5mm	Thép mạ kẽm / Sơn tĩnh điện	Khóa ổn định đỉnh hệ thống, ngăn võng vặn
Ray dẫn hướng sàn	Thép hình C hoặc V dày 5.0 - 8.0mm, neo sàn M16	Sơn màu an toàn (vàng/đen phản quang)	Dẫn hướng bánh xe nâng, chống va chạm cột đứng
Ốp chân bảo vệ	Thép uốn chữ U cao 400 mm, dày 5.0mm	Thép tấm dập định hình / Sơn phản quang	Bảo vệ chân cột trước xung lực va chạm của xe nâng

→ Tìm hiểu thêm: Thiết kế hệ thống kệ Drive-in kho hàng 1.000 pallet năm 2026

6. Tối ưu tương thích giữa Pallet bao bì và Ray dẫn hướng xe nâng

Để khai thác tối đa chiều sâu mà không gặp sự cố kẹt hàng hay trượt pallet, mối tương quan hình học giữa thiết bị nâng, pallet và kệ phải được chuẩn hóa:

6.1. Tiêu chuẩn Pallet dùng cho kệ Drive-In

Pallet chứa bao bì xuất khẩu thường sử dụng kích thước chuẩn quốc tế 1000 x 1200 mm hoặc 1100 x 1100 mm:

• Kiểu dáng pallet: Ưu tiên sử dụng Pallet 4 hướng nâng loại 2 mặt hoặc loại chân liền khối có thanh giằng đáy chạy vuông góc với ray đỡ kệ.
• Tuyệt đối không dùng pallet gỗ chất lượng kém, thiếu thanh chịu lực đáy hoặc ván đáy quá mỏng, vì khi đặt trên hai thanh ray, toàn bộ tải trọng dồn vào các liên kết đinh và ván biên; pallet kém chất lượng sẽ bị nứt gãy ở giữa dẫn đến rơi tải.

6.2. Hệ thống ray dẫn hướng dưới mặt sàn

Khi độ sâu của làn vượt quá 6 pallet, việc điều khiển xe nâng lùi ra khỏi làn đòi hỏi sự tập trung cao độ của tài xế. Việc lắp đặt ray dẫn hướng sàn là yêu cầu bắt buộc:

• Ray cơ học: Thanh thép hình V hoặc C bắt bu lông trực tiếp xuống nền bê tông dọc hai bên lối vào làn. Bánh xe phụ của xe nâng tì vào ray này, giữ xe luôn đi thẳng ở tâm làn mà không thể lệch sang hai bên làm va quệt vào chân cột.
• Khoảng hở an toàn: Duy trì khoảng cách từ 50 mm đến 75mm giữa mép ngoài thân xe nâng và mép trong ray dẫn hướng, đảm bảo xe di chuyển trơn tru với tốc độ cho phép.

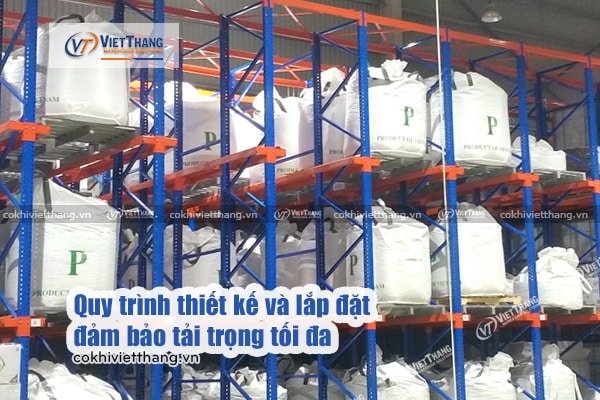

7. Quy trình thiết kế và lắp đặt đảm bảo tải trọng tối đa

Quy trình triển khai hệ thống kệ Drive-In kho bao bì nông sản đạt chuẩn an toàn quốc tế (FEM 10.2.02, RMI hoặc TCVN) trải qua 4 giai đoạn nghiêm ngặt:

1. Khảo sát cường độ mặt sàn bê tông:
   • Đánh giá mác bê tông (tối thiểu mác 250 - 300) và khả năng chịu tải trọng điểm tại các vị trí chân đế cột (thường từ 4.000kg đến 9.000kg trên mỗi bản mã chân).
   • Đo độ phẳng mặt sàn theo tiêu chuẩn DIN 18202 hoặc ASTM E1155 để tránh nghiêng lệch cộng dồn khi dựng khung cột lên cao trên 8 m.
2. Mô phỏng động lực học và tính toán tải trọng trên phần mềm SAP2000 / ANSYS:
   • Tính toán tổ hợp tải trọng: Tải tĩnh (khối lượng kết cấu + khối lượng hàng hóa lưu kho tối đa), tải trọng động khi xe nâng va chạm nhẹ và tải trọng gió/động đất cục bộ.
   • Xác định vị trí điểm xung yếu cơ học để gia cố thêm thanh giằng chéo chịu cắt.
3. Lắp dựng chính xác và cân chỉnh độ thẳng đứng:
   • Sử dụng máy thủy bình laser chuyên dụng để căn chỉnh độ lệch phương đứng của khung cột (dung sai không vượt quá ±1/500 chiều cao cột).
   • Siết bu lông neo hóa chất hoặc neo nở cường độ cao xuống sàn bê tông với lực siết định mức bằng cờ lê lực.
4. Kiểm định thử tải thực tế:
   • Tiến hành chất tải tĩnh 100% và 110% tải thiết kế trên toàn bộ các làn thử nghiệm trong vòng 24 giờ.
   • Đo độ võng đàn hồi của ray đỡ pallet (đảm bảo độ võng không vượt quá L/200, với L là khoảng cách giữa hai khung cột liền kề).

8. Giải pháp vận hành an toàn và bảo trì định kỳ

Tối đa hóa số lượng pallet trên mỗi làn chỉ thực sự mang lại hiệu quả kinh tế lâu dài khi rủi ro vận hành được kiểm soát ở mức thấp nhất:

• Phân bổ mã hàng thông minh: Mỗi làn chỉ lưu trữ duy nhất một chủng loại bao bì (cùng kích thước, cùng khách hàng, cùng thời điểm xuất xưởng). Không xếp lẫn bao jumbo và bao dệt PP nhỏ trên cùng một làn do chênh lệch khẩu độ pallet.
• Đào tạo tài xế xe nâng chuyên dụng: Lái xe nâng vào kho Drive-In đòi hỏi kỹ thuật cao hơn nhiều so với kho thông thường. Cần thiết lập giới hạn tốc độ di chuyển trong làn dưới 5 km/h.
• Lịch trình bảo trì kết cấu: Kiểm tra định kỳ 3 tháng một lần độ chặt của bu lông chân đế, độ thẳng của ray dẫn hướng và tình trạng biến dạng của các tay đỡ sau hàng nghìn chu kỳ nâng hạ. Thay thế ngay các cấu kiện có dấu hiệu móp méo vượt quá giới hạn an toàn cho phép.

Hệ thống kệ Drive-In được thiết kế chuẩn xác không chỉ mở khóa toàn bộ tiềm năng diện tích kho bao bì nông sản xuất khẩu mà còn cắt giảm chi phí vận hành trên từng đơn vị pallet, bảo vệ hàng hóa nguyên vẹn trước khi chuyển giao vào chuỗi logistics xuất khẩu toàn cầu.
