Cấu tạo chi tiết của kệ VNA (very narrow aisle)

Khám phá cấu tạo chi tiết của kệ VNA và các yêu cầu kỹ thuật nghiêm ngặt về xe nâng Turret Truck và tiêu chuẩn sàn Super-flat (FEM 10.2.01). Hãy cùng kệ chứa hàng Việt Thắng nắm vững giải pháp tối ưu hóa không gian kho hàng hiệu quả nhất.

Tổng quan về hệ thống kệ VNA

Hệ thống kệ Very Narrow Aisle (VNA), hay còn gọi là kệ lối đi rất hẹp, là một giải pháp lưu trữ hàng hóa tiên tiến, được thiết kế đặc biệt để tối đa hóa không gian lưu trữ theo chiều dọc và giảm thiểu tối đa diện tích lối đi.

Trong môi trường kho bãi hiện đại, nơi mà chi phí mặt bằng và nhu cầu lưu trữ ngày càng tăng cao, VNA nổi lên như một lựa chọn tối ưu, mang lại mật độ lưu trữ vượt trội so với các hệ thống kệ Selective truyền thống.

Bằng cách thu hẹp lối đi thao tác của xe nâng xuống mức tối thiểu, VNA cho phép thêm nhiều dãy kệ, từ đó tăng đáng kể sức chứa tổng thể của kho. Hiệu suất thu hồi vốn đầu tư của hệ thống này được chứng minh là cao, đặc biệt đối với các kho hàng có chiều cao lớn.

Cấu tạo chi tiết của kệ VNA

Hệ thống cấu tạo kệ VNA về cơ bản được xây dựng trên nền tảng của kệ Selective, nhưng được tối ưu hóa về mặt kết cấu và độ chính xác để đáp ứng yêu cầu vận hành trong lối đi hẹp.

1. Khung kệ và cột kệ: Yếu tố chịu lực chính

• Vật liệu và tiêu chuẩn: Cần sử dụng thép cuộn cán nguội cường độ cao, tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt như JIS G3101 SS400.
• Thiết kế độ cứng: Cột kệ VNA cần có tiết diện và độ dày thép lớn hơn so với kệ Selective thông thường để đảm bảo độ cứng vững tuyệt đối và khả năng chịu tải trọng động khi xe nâng thao tác ở độ cao.
• Dung sai lắp đặt: Chiều cao kệ có thể đạt tới 15 mét hoặc hơn, yêu cầu dung sai lắp đặt cực kỳ nghiêm ngặt để đảm bảo an toàn và vận hành trơn tru của xe nâng VNA chuyên dụng.

2. Thanh beam và hệ thống giằng ngang/chéo

• Chất lượng mối hàn: Các đầu nối Beam-to-Upright phải được hàn tự động để đảm bảo độ đồng nhất và khả năng chịu lực uốn, cắt tối đa.
• Hệ thống giằng: Là yếu tố then chốt tạo nên độ ổn định dọc của toàn bộ hệ thống kệ VNA. Cần được tính toán kỹ lưỡng theo tải trọng gió động và tải trọng tác động ngang từ xe nâng.

3. Phụ kiện bảo vệ và hỗ trợ pallet

Các thành phần bảo vệ như rào chắn bảo vệ kệ và bảo vệ cột là bắt buộc trong hệ thống VNA để giảm thiểu thiệt hại từ va chạm. Thanh lưới hỗ trợ hoặc thanh crossbar đảm bảo Pallet được đặt chắc chắn, phòng tránh rơi rớt hàng hóa khi xe nâng lấy/đặt.

→ Tìm hiểu: Ưu nhược điểm của kệ Drive in và Drive thru

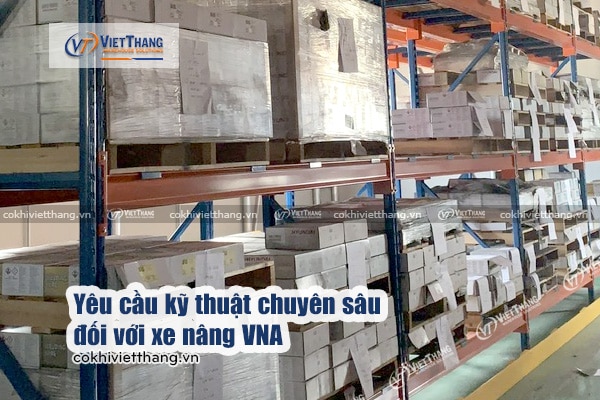

Yêu cầu kỹ thuật chuyên sâu đối với xe nâng VNA

Việc vận hành kệ VNA bắt buộc phải sử dụng loại xe nâng chuyên dụng, thường là xe nâng VNA Turret Truck hoặc Man-Up/Man-Down Truck, đáp ứng các yêu cầu xe nâng VNA sau.

1. Thông số kỹ thuật vận hành cốt lõi

Thông số	Đặc điểm kỹ thuật	Ghi chú quan trọng
Chiều cao nâng	Thường từ 10m đến 17m	Phải phù hợp chính xác với chiều cao tối đa của kệ VNA.
Tải trọng nâng	Thường từ 1,000kg đến 1,800kg	Phải tính toán cả tải trọng của Pallet và hàng hóa.
Lối đi tối thiểu (Ast)	1.6m - 2.0m	Kích thước được xác định dựa trên kích thước xe, Pallet và công thức vận hành an toàn.
Hệ thống lấy hàng	Fork Turret (xoay 180°)	Cho phép lấy/đặt Pallet ở hai bên lối đi mà không cần quay thân xe.

2. Yêu cầu về hệ thống dẫn hướng: Đảm bảo độ chính xác

Để xe nâng VNA có thể di chuyển tốc độ cao và chính xác trong lối đi hẹp, hệ thống dẫn hướng là yếu tố then chốt.

• Dẫn hướng bằng ray: Sử dụng thanh ray thép cố định, giữ xe luôn ở vị trí trung tâm. Yêu cầu kỹ thuật là thanh ray phải được căn chỉnh tuyệt đối song song và lắp đặt trực tiếp lên sàn bê tông đã được hoàn thiện.
• Dẫn hướng bằng dây điện: Sử dụng dây cáp điện được chôn sâu trong sàn, phát hiện từ trường để tự động lái. Yêu cầu độ chính xác cao khi cắt rãnh và chôn dây, đồng thời kiểm tra độ nhiễm từ từ các thiết bị khác.

Tiêu chuẩn kỹ thuật cho mặt bằng kho hàng VNA

Thành công của hệ thống kệ VNA phụ thuộc gần như hoàn toàn vào chất lượng và độ bằng phẳng của sàn bê tông. Dung sai sàn kho là yêu cầu mặt bằng kho VNA quan trọng nhất.

1. Tiêu chuẩn độ bằng phẳng và độ nghiêng

Sàn kho VNA phải tuân thủ các tiêu chuẩn kỹ thuật quốc tế về độ bằng phẳng, nổi bật là tiêu chuẩn FEM 10.2.01 hoặc TR34 để đảm bảo không có rung lắc xe nâng.

Tiêu chuẩn kỹ thuật	Yêu cầu đối với sàn VNA	Ý nghĩa kỹ thuật
Độ bằng phẳng	Giá trị Q1 và Q2 phải cực kỳ thấp.	Đo sự thay đổi cao độ trên quãng đường ngắn (Lateral Tilt & Longitudinal Tilt).
Độ nghiêng	Sai số không được vượt quá ±1.5mm trên 1m.	Tổng độ nghiêng trên toàn bộ lối đi dài (ví dụ 30m) không được vượt quá ±15mm

Ghi chú kỹ thuật: Thi công sàn VNA đòi hỏi kỹ thuật làm phẳng sàn chuyên dụng (Laser Screed) và kiểm tra bằng thiết bị chuyên dụng (Dipstick) để đạt độ hoàn hảo Super-flat.

2. Yêu cầu về độ cứng và khả năng chịu tải của sàn

• Cường độ bê tông: Tối thiểu phải là Mác bê tông M300 hoặc tương đương C25/30 để chịu được tải trọng tĩnh rất lớn từ cột kệ và tải trọng động từ bánh xe nâng VNA.
• Quản lý khe co giãn: Các khe co giãn cần được bố trí tránh xa các vị trí cột kệ và lối đi xe nâng VNA. Nếu bắt buộc phải có, khe phải được lấp đầy bằng vật liệu chuyên dụng có độ cứng cao để bảo vệ cạnh khe.

Tầm quan trọng của kỹ thuật lắp đặt và bảo trì định kỳ

1. Tiêu chuẩn lắp đặt kỹ thuật cao cho kệ VNA

Việc lắp đặt kệ VNA phải được thực hiện bởi đội ngũ chuyên nghiệp với dung sai lắp đặt nghiêm ngặt.

• Độ thẳng đứng tuyệt đối: Sai số độ thẳng đứng của cột kệ phải được kiểm soát rất chặt chẽ, thường chặt hơn tiêu chuẩn thông thường để tránh lỗi vận hành của xe nâng.
• Lực siết neo: Lực siết của Bulong neo phải đạt tiêu chuẩn do nhà sản xuất quy định để đảm bảo chân cột kệ cố định chắc chắn vào sàn.

2. Bảo trì và kiểm tra định kỳ theo tiêu chuẩn EN 15635

Hệ thống VNA hoạt động ở cường độ và độ cao lớn, việc kiểm tra định kỳ là bắt buộc.

• Kiểm tra độ võng và biến dạng: Thường xuyên đo đạc độ võng của Beam dưới tải trọng và kiểm tra biến dạng vĩnh viễn của cột kệ do va chạm. Bất kỳ biến dạng nào vượt quá 3mm ở khu vực chịu lực chính đều cần được thay thế.
• Kiểm tra hệ thống dẫn hướng: Đảm bảo độ mòn, độ thẳng của ray hoặc cường độ tín hiệu của dây chôn sàn luôn ở mức tối ưu.

→ Tìm hiểu: Giá kệ công nghiệp báo giá cập nhật mới 2025

VNA – Sự lựa chọn chiến lược

Hệ thống kệ VNA không chỉ là một giải pháp lưu trữ mà còn là một quyết định đầu tư chiến lược đòi hỏi sự đồng bộ hoàn hảo giữa ba yếu tố cốt lõi: Kết cấu kệ tải trọng cao, xe nâng VNA chuyên dụng, và mặt bằng kho hàng siêu bằng phẳng.

Việc nắm vững và tuân thủ các yêu cầu kỹ thuật chuyên sâu về dung sai sàn, độ cứng vững của kệ, và tiêu chuẩn vận hành của xe nâng là chìa khóa để khai thác tối đa hiệu suất không gian và đảm bảo an toàn vận hành cho kho hàng của Quý vị.

Như vậy kệ chứa hàng Việt Thắng vừa cung cấp cho quý vị các thông tin về Cấu tạo chi tiết của kệ VNA (very narrow aisle)
